Hệ thống khí nén cho sản xuất chai PET cần những thiết bị gì?

Trong dây chuyền thổi chai PET, chỉ có đủ lưu lượng khí nhưng áp suất không ổn định vẫn có thể khiến chai không bung hết khuôn, đáy chai biến dạng hoặc độ dày thành chai phân bố không đều. Ngược lại, đầu tư toàn bộ hệ thống theo mức áp suất cao nhất lại làm tăng chi phí thiết bị, tổn thất áp suất và điện năng.

Một hệ thống khí nén cho sản xuất chai PET vì vậy không nên được thiết kế như mạng khí nhà xưởng thông thường. Nhà máy cần phân biệt khí điều khiển áp thấp với khí thổi chai áp cao, sau đó mới lựa chọn máy nén, máy tăng áp, máy sấy, bộ lọc, bình chứa và đường ống.

Bài viết dưới đây giúp chủ doanh nghiệp và kỹ thuật viên xác định vai trò của từng thiết bị, dữ liệu cần lấy từ máy thổi chai và những lỗi cần tránh khi lập cấu hình.

I. Khí nén được sử dụng ở đâu trong dây chuyền PET?

1. Khí điều khiển và khí phụ trợ

Mạng khí áp thấp hoặc trung bình được dùng cho van, xi lanh, cơ cấu gắp phôi, đóng gói, dán nhãn và các thiết bị tự động khác. Tùy dây chuyền, khí này còn có thể cấp cho công đoạn kiểm tra hoặc làm sạch.

Áp suất của mạng phụ trợ thường thấp hơn nhiều so với khí thổi chai. Một số tài liệu kỹ thuật của Atlas Copco mô tả cấu hình PET có thể đồng thời cung cấp khí khoảng 7 bar cho van và cơ cấu chấp hành, cùng khí khoảng 40 bar cho công đoạn thổi. Đây chỉ là cấu hình tham khảo, không phải ngưỡng áp dụng cho mọi máy.

2. Khí tiền thổi và khí thổi chính

Phôi PET được gia nhiệt, đưa vào khuôn rồi kéo giãn bằng ty kéo. Khí tiền thổi hỗ trợ phôi giãn theo phương dọc và ngang; sau đó khí thổi chính ép vật liệu bám sát bề mặt khuôn.

Áp suất thổi ảnh hưởng trực tiếp đến:

Khả năng chai bung hết khuôn.
Hình dạng đáy và cổ chai.
Độ dày thành chai.
Độ ổn định giữa các chu kỳ.
Tỷ lệ chai lỗi.
Lượng khí tiêu thụ trên mỗi chai.

Atlas Copco cho biết ứng dụng thổi chai PET thường sử dụng khí áp cao và có thể cần khoảng 25–40 bar. Kaeser cũng giới thiệu các hệ thống booster PET có khả năng cung cấp đến khoảng 40–45 bar. Các con số này mô tả phạm vi của giải pháp thiết bị, không thay thế thông số do nhà sản xuất máy thổi quy định.

3. Vì sao không được mặc định máy nào cũng cần 40 bar?

Áp suất thực tế phụ thuộc vào nhiều yếu tố:

Thiết kế máy thổi và van thổi.
Dung tích, hình dạng và trọng lượng chai.
Loại phôi và tỷ lệ nhựa tái chế rPET.
Thiết kế đáy chai.
Nhiệt độ phôi.
Số lòng khuôn.
Tốc độ sản xuất, tính theo chai/giờ.
Hệ thống thu hồi khí của máy thổi.
Yêu cầu độ bền và độ ổn định của chai.

Một số công nghệ máy thổi mới có thể giảm áp suất nhờ tối ưu thiết kế chai, khuôn và quá trình kéo giãn. Vì vậy, chọn máy nén “40 bar” theo thói quen có thể dẫn đến đầu tư dư áp hoặc bỏ qua giới hạn lưu lượng tại áp suất làm việc thực tế.

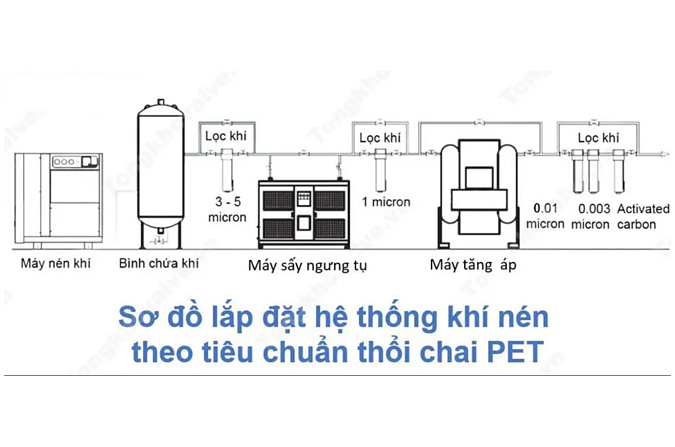

II. Cấu hình cơ bản của hệ thống khí nén PET

Một cấu hình phổ biến có thể chia thành hai tầng:

Máy nén khí tạo khí áp thấp hoặc trung bình.
Máy tăng áp booster nâng một phần lưu lượng lên áp suất thổi chai.

Từ nguồn khí cơ sở, hệ thống tách thành hai nhánh:

Nhánh khí áp thấp cấp cho van, xi lanh và thiết bị phụ trợ.
Nhánh đi qua booster để tạo khí áp cao cho máy thổi chai.

Phương án này tránh phải tạo toàn bộ lượng khí ở áp suất cao, trong khi chỉ công đoạn thổi chai thực sự cần mức áp đó. Atlas Copco cũng mô tả giải pháp hybrid dùng máy nén áp thấp hoặc trung bình kết hợp booster đặt phù hợp với điểm sử dụng.

Ngoài cấu hình máy nén kết hợp booster, nhà máy có thể sử dụng máy nén cao áp trực tiếp. Việc lựa chọn phụ thuộc lưu lượng, số máy thổi, không gian, mức dự phòng, chi phí điện và năng lực bảo trì.

III. Các thiết bị cần có trong hệ thống

1. Máy nén khí nguồn

Máy nén khí nguồn tạo khí cho mạng áp thấp và cung cấp khí đầu vào cho booster. Thiết bị phải đáp ứng đồng thời lưu lượng, áp suất hút yêu cầu của booster và nhu cầu khí phụ trợ.

Khi lựa chọn cần kiểm tra:

FAD – lưu lượng khí thực tế quy đổi về điều kiện hút.
Áp suất làm việc và áp suất tối đa.
Specific Power – công suất riêng tại điểm vận hành.
Chất lượng khí đầu ra.
Khả năng chạy tải theo biểu đồ tiêu thụ.
Phương án dự phòng khi bảo dưỡng.
Điều kiện nhiệt độ và thông gió phòng máy.

Không nên chỉ lấy công suất động cơ tính bằng kW hoặc HP để so sánh. Hai máy cùng công suất có thể có FAD và hiệu suất khác nhau tại cùng mức áp suất.

2. Máy tăng áp booster

Booster nhận khí đã được nén sơ cấp rồi nâng lên mức áp suất mà máy thổi chai yêu cầu. Đây là thiết bị trọng tâm của nhánh khí cao áp.

Khi chọn booster cần xác nhận:

Áp suất khí đầu vào tối thiểu và tối đa.
Áp suất đầu ra tại điểm làm việc.
Lưu lượng tại áp suất yêu cầu.
Phạm vi điều chỉnh tải.
Điều kiện nhiệt độ và chất lượng khí đầu vào.
Phương thức làm mát.
Số lần khởi động cho phép.
Độ rung, độ ồn và yêu cầu móng máy.
Chu kỳ bảo dưỡng.
Tín hiệu liên động với máy nén nguồn.

Không được chọn booster theo áp suất đầu ra mà bỏ qua lưu lượng. Booster đủ 40 bar nhưng thiếu lưu lượng vẫn làm áp suất tụt ở thời điểm nhiều lòng khuôn cùng thổi.

3. Bộ làm mát sau

Khí sau khi nén có nhiệt độ cao và mang theo hơi nước. Bộ làm mát sau, hay aftercooler, làm giảm nhiệt độ khí để một phần hơi nước ngưng tụ trước khi đi đến thiết bị xử lý tiếp theo.

Aftercooler có thể làm mát bằng không khí hoặc nước. Nếu dùng nước, nhà máy còn phải tính đến:

Lưu lượng và chất lượng nước làm mát.
Chiller hoặc tháp giải nhiệt nếu cần.
Cặn bám trong bộ trao đổi nhiệt.
Nhiệt độ nước vào.
Điều kiện xử lý khi mất nước làm mát.

4. Bộ tách nước và van xả nước ngưng

Nước ngưng sau aftercooler cần được tách khỏi dòng khí. Nếu nước tiếp tục đi vào máy sấy hoặc booster, hiệu quả làm khô có thể giảm và thiết bị dễ bị ăn mòn.

Nên sử dụng van xả nước ngưng tự động có chức năng báo lỗi nếu dây chuyền yêu cầu độ sẵn sàng cao. Đường xả phải được kiểm tra định kỳ vì tắc van xả có thể khiến nước bị cuốn ngược vào mạng khí.

Nước ngưng từ máy nén khí ngâm dầu phải được thu gom và xử lý phù hợp. Không xả trực tiếp hỗn hợp dầu–nước ra nền hoặc hệ thống thoát nước chung.

5. Máy sấy khí

Máy sấy kiểm soát hơi ẩm trong khí nén. Loại máy sấy phải được chọn theo điểm sương áp suất mà máy thổi hoặc nhà sản xuất sản phẩm yêu cầu.

Hai lựa chọn thường gặp là:

Máy sấy khí tác nhân lạnh: phù hợp khi yêu cầu điểm sương không quá thấp và môi trường đường ống không có nguy cơ nhiệt độ xuống dưới điểm sương.
Máy sấy khí hấp thụ: phù hợp khi cần khí khô sâu hơn hoặc máy thổi quy định điểm sương thấp.

Không nên mặc định dây chuyền PET luôn phải dùng máy sấy hấp thụ. Ngược lại, cũng không nên chọn máy sấy lạnh chỉ vì chi phí đầu tư thấp. Cần lấy yêu cầu điểm sương từ nhà sản xuất máy thổi, điều kiện môi trường và tiêu chuẩn chất lượng của sản phẩm.

6. Bộ lọc khí nén

Cấp lọc phụ thuộc loại máy nén, yêu cầu khí thổi và mức độ tiếp xúc với bao bì hoặc sản phẩm. Hệ thống có thể cần:

Lọc thô để giữ nước dạng lỏng và hạt lớn.
Lọc tinh để giảm hạt và aerosol.
Lọc than hoạt tính khi cần kiểm soát hơi dầu.
Lọc vô trùng trong một số ứng dụng đặc biệt.
Bộ lọc cao áp được thiết kế đúng áp suất làm việc.

Không sử dụng bộ lọc áp suất thấp trên đường khí 30–40 bar. Vỏ lọc, lõi lọc, van xả, đồng hồ chênh áp và toàn bộ phụ kiện phải có cấp áp suất phù hợp.

CAGI lưu ý tiêu chuẩn ISO 8573-1 phân loại độ tinh khiết theo ba nhóm chính: hạt, nước và dầu. Vì vậy, không nên chỉ ghi chung chung “khí sạch” mà phải xác định mức yêu cầu cho từng chất ô nhiễm.

7. Bình chứa khí áp thấp

Bình chứa phía máy nén nguồn giúp:

Giảm dao động áp suất.
Hạn chế chu kỳ tải–không tải quá ngắn.
Tạo vùng đệm giữa máy nén và booster.
Hỗ trợ tách thêm nước ngưng.
Cung cấp lượng khí tức thời trong khoảng ngắn.

Dung tích bình không nên được chọn chỉ theo công suất động cơ. Cần tính theo lưu lượng biến động, dải áp suất sử dụng, thời gian đáp ứng và logic điều khiển.

8. Bình chứa khí cao áp

Bình cao áp được lắp sau booster để đáp ứng xung tiêu thụ nhanh của máy thổi. Đây là thiết bị chịu áp lực nên phải có hồ sơ, kiểm định và phụ kiện an toàn phù hợp với quy định áp dụng tại nhà máy.

Các bộ phận cần kiểm tra gồm:

Van an toàn.
Đồng hồ hoặc cảm biến áp suất.
Van xả nước.
Van cô lập.
Đường bypass nếu thiết kế cho phép.
Khả năng tiếp cận để kiểm tra.
Áp suất thiết kế cao hơn điều kiện vận hành phù hợp.

Không dùng bình chứa khí thông thường cho mạng cao áp nếu bình không được thiết kế và chứng nhận cho mức áp suất đó.

9. Đường ống cao áp và thấp áp

Nhánh cao áp cần vật liệu, phụ kiện, phương pháp kết nối và giá đỡ riêng. Rò rỉ ở 30–40 bar nguy hiểm hơn và gây tổn thất năng lượng lớn hơn so với rò rỉ ở mạng khí thông thường.

Thiết kế đường ống cần xem xét:

Áp suất và nhiệt độ thiết kế.
Lưu lượng cực đại.
Tổn thất áp suất cho phép.
Chiều dài và số lượng co, van.
Xung áp từ chu kỳ thổi.
Khả năng giãn nở nhiệt.
Độ rung từ booster.
Vị trí van cô lập và xả áp.
Khả năng kiểm tra rò rỉ.

Không nên dùng khí cao áp cho van hoặc thiết bị chỉ cần áp thấp rồi giảm áp tại từng điểm. Cách này làm tăng điện năng và yêu cầu an toàn của mạng ống.

10. Hệ thống điều khiển và giám sát

Máy nén nguồn, booster, máy sấy và máy thổi cần được phối hợp theo cùng nhu cầu khí. Nếu mỗi thiết bị điều khiển độc lập với dải áp suất chồng chéo, hệ thống có thể dao động, khởi động nhiều hoặc chạy không tải kéo dài.

Thông số nên giám sát gồm:

Áp suất đầu vào và đầu ra booster.
Nhiệt độ khí sau từng cấp nén.
Điểm sương áp suất.
Chênh áp qua bộ lọc.
Trạng thái van xả nước.
Lưu lượng khí.
Công suất điện.
Giờ tải và giờ không tải.
Số lần khởi động.
Cảnh báo từ máy thổi.

Bộ điều khiển cần có logic bảo vệ booster khi mất áp suất đầu vào, mất nước làm mát, nhiệt độ cao hoặc áp suất đầu ra vượt giới hạn.

IV. Nên chọn máy nén không dầu hay máy ngâm dầu?

1. Khi khí có liên quan đến bao bì thực phẩm, đồ uống

Trong dây chuyền nước uống, đồ uống hoặc thực phẩm, khí dùng để thổi chai có thể tiếp xúc trực tiếp với bề mặt bên trong bao bì. Dầu, nước, hạt và vi sinh vật vì vậy cần được đánh giá trong kế hoạch HACCP và tiêu chuẩn chất lượng của nhà máy.

Atlas Copco khuyến nghị khí không dầu Class 0 cho ứng dụng thổi chai PET nhằm giảm nguy cơ nhiễm dầu. Tuy nhiên, cần hiểu rằng Class 0 phải được xác định cho chất ô nhiễm cụ thể; Class 0 về dầu không đồng nghĩa hạt, nước và vi sinh vật cũng tự động đạt yêu cầu.

Nếu dự án yêu cầu Class 0, nhà cung cấp phải đưa ra chứng nhận và điều kiện thử nghiệm phù hợp. Không nên suy luận rằng lắp thêm bộ lọc vào máy ngâm dầu sẽ mặc nhiên tạo ra khí Class 0.

2. Khi sử dụng máy nén ngâm dầu

Máy nén ngâm dầu có thể được xem xét cho khí điều khiển hoặc nguồn khí phụ trợ nếu đánh giá rủi ro cho phép. Hệ thống xử lý phải được thiết kế, giám sát và bảo trì theo chất lượng khí yêu cầu.

Rủi ro cần tính đến gồm:

Lọc tách dầu hỏng hoặc quá hạn.
Bộ lọc tinh bão hòa.
Than hoạt tính suy giảm khả năng hấp phụ.
Chênh áp bộ lọc tăng.
Van xả nước bị lỗi.
Dầu dạng hơi tăng khi nhiệt độ khí cao.
Khó phát hiện sự cố chất lượng trước khi ảnh hưởng sản phẩm.

Vì vậy, quyết định dùng máy ngâm dầu cho khí thổi chai không nên chỉ dựa trên chi phí đầu tư ban đầu.

V. Bảng lựa chọn thiết bị theo chức năng

Thiết bị	Vai trò chính	Dữ liệu phải xác nhận
Máy nén nguồn	Tạo khí áp thấp và khí đầu vào booster	FAD, áp suất, công suất riêng, chất lượng khí
Booster	Nâng áp cho công đoạn thổi chai	Áp vào, áp ra, lưu lượng, điều kiện làm mát
Aftercooler	Giảm nhiệt độ khí sau nén	Nhiệt độ vào–ra, tải nhiệt, nước làm mát
Bộ tách nước	Loại nước ngưng dạng lỏng	Lưu lượng, áp suất, loại van xả
Máy sấy	Kiểm soát hơi ẩm	Điểm sương, nhiệt độ vào, áp suất làm việc
Bộ lọc	Kiểm soát hạt và dầu	Cấp ISO yêu cầu, chênh áp, áp suất thiết kế
Bình áp thấp	Ổn định khí đầu vào booster	Dung tích, dải áp suất, xung tiêu thụ
Bình cao áp	Đáp ứng nhanh chu kỳ thổi	Áp suất thiết kế, kiểm định, dung tích
Đường ống	Dẫn khí an toàn, ít sụt áp	Lưu lượng, áp suất, chiều dài, vật liệu
Bộ điều khiển	Phối hợp toàn hệ thống	Logic liên động, cảm biến, giao thức kết nối

VI. Cách tính lưu lượng thiết kế

Dữ liệu ưu tiên phải lấy từ tài liệu máy thổi theo từng loại chai. Nhà sản xuất có thể công bố mức tiêu thụ bằng Nm³/phút, Nm³/giờ hoặc m³/phút FAD. Cần kiểm tra điều kiện tham chiếu trước khi cộng hoặc so sánh.

Có thể sử dụng công thức lập ngân sách lưu lượng:

Q thiết kế = Σ(Qᵢ × Kᵢ) + Q phụ trợ + Q tổn thất

Trong đó:

Qᵢ: lưu lượng danh định của máy thổi thứ i.
Kᵢ: hệ số đồng thời của thiết bị thứ i.
Q phụ trợ: nhu cầu của van, đóng gói và các thiết bị khác.
Q tổn thất: lượng khí rò rỉ và các nhu cầu chưa đo được.

Phần dự phòng công suất không có một tỷ lệ chung cho mọi nhà máy. Nó phải được xác định theo kế hoạch mở rộng, độ chính xác của dữ liệu, cấu hình dự phòng và mức độ quan trọng của dây chuyền.

Ví dụ minh họa: nếu hai máy thổi không vận hành đồng thời ở sản lượng tối đa, tổng lưu lượng thiết kế không nhất thiết bằng tổng công suất cực đại của cả hai. Tuy nhiên, chỉ được áp dụng hệ số đồng thời khi có dữ liệu ca sản xuất hoặc logic điều khiển xác nhận.

VII. Chọn áp suất đúng tại điểm sử dụng

Áp suất cần được tính ngược từ đầu vào máy thổi:

P tại máy nén = P yêu cầu máy thổi + ΔP xử lý + ΔP đường ống + biên điều khiển

Trong đó:

P yêu cầu máy thổi: áp suất nhỏ nhất theo công thức chai và máy thổi.
ΔP xử lý: tổn thất qua máy sấy, bộ lọc và thiết bị phụ trợ.
ΔP đường ống: tổn thất trên đường ống và phụ kiện.
Biên điều khiển: khoảng cần thiết để hệ thống đáp ứng dao động tải.

Không nên cộng biên an toàn tùy ý. Mỗi bar tăng thêm đều có thể làm tăng công nén, trong khi cài áp suất quá sát lại khiến máy thổi thiếu áp ở thời điểm tải đỉnh.

Cần đo áp suất động ngay tại đầu vào máy thổi khi dây chuyền đạt sản lượng cao. Giá trị trên màn hình máy nén không phản ánh đầy đủ sụt áp dọc hệ thống.

VIII. Bố trí máy chính, máy dự phòng và khả năng mở rộng

Dây chuyền PET phụ thuộc trực tiếp vào nguồn khí cao áp. Nếu booster dừng mà không có nguồn thay thế, máy thổi có thể phải ngừng ngay cả khi mạng khí áp thấp vẫn còn hoạt động.

Nhà máy có thể cân nhắc:

Hai máy nén nguồn chạy luân phiên hoặc chia tải.
Một máy nguồn và một máy dự phòng.
Nhiều booster nhỏ thay cho một booster lớn.
Đường góp cho phép cô lập từng máy.
Bình chứa đủ thời gian để máy dự phòng khởi động.
Kết nối chéo có kiểm soát giữa các dây chuyền.
Điểm đấu nối cho máy nén thuê trong trường hợp khẩn cấp.

Không nên ép máy chính và máy dự phòng có số giờ chạy bằng nhau nếu hiệu suất, công suất hoặc tình trạng kỹ thuật khác nhau. Mục tiêu đầu tiên là duy trì áp suất với điện năng hợp lý; cân bằng giờ chạy là mục tiêu tiếp theo.

IX. Tích hợp máy nén khí King Power

Máy nén khí trục vít King Power KPG có thể được xem xét làm nguồn khí áp thấp hoặc cấp khí đầu vào cho booster khi đáp ứng đủ lưu lượng và áp suất. Dòng tốc độ cố định phù hợp hơn với nhu cầu nền ổn định; dòng biến tần có thể phù hợp khi lưu lượng thay đổi đáng kể theo số máy thổi đang hoạt động.

Trước khi lựa chọn cần xác nhận:

FAD tại áp suất làm việc.
Dải điều chỉnh của máy biến tần.
Tỷ lệ thời gian chạy tải.
Chất lượng khí mà booster yêu cầu.
Khả năng kết nối tín hiệu tải–không tải.
Logic dừng booster khi áp suất đầu vào thấp.
Cấu hình máy sấy và bộ lọc.
Yêu cầu dự phòng của dây chuyền.

Không nên tuyên bố máy King Power đáp ứng khí thổi chai Class 0 nếu chưa có chứng nhận cho cấu hình cụ thể. Nếu khí tiếp xúc với bao bì thực phẩm, phương án máy nén và xử lý khí phải được đánh giá theo yêu cầu chất lượng của nhà máy.

Nam Việt có thể kết hợp máy nén nguồn với hệ thống máy sấy khí và booster phù hợp. Không tự ghép một booster bất kỳ vào máy nén hiện hữu khi chưa kiểm tra áp suất hút, lưu lượng và chất lượng khí đầu vào.

X. Phân tích chi phí sở hữu

Chi phí đầu tư chỉ là một phần của tổng chi phí sở hữu hệ thống. Đối với dây chuyền PET, cần tính thêm:

Điện năng của máy nén nguồn và booster.
Điện hoặc khí tái sinh của máy sấy hấp thụ.
Tổn thất áp suất qua bộ lọc.
Nước và điện cho hệ thống làm mát.
Chi phí bảo dưỡng nhiều cấp nén.
Kiểm định bình và đường ống cao áp.
Thay thế lõi lọc.
Xử lý nước ngưng.
Chi phí chai lỗi.
Chi phí dừng dây chuyền.
Khả năng mở rộng sản lượng.

Khi so sánh hai phương án, có thể tính chi phí điện minh họa:

Chi phí điện = Công suất trung bình × Thời gian vận hành × Giá điện

Công suất trung bình phải lấy từ đo đạc hoặc dữ liệu tải thực tế, không chỉ lấy công suất ghi trên nhãn động cơ. Kết quả tính toán không phải cam kết tiết kiệm nếu chưa đo trước và sau cải tạo.

Hệ thống thu hồi khí thổi có thể giảm lượng khí phải tạo mới. Tuy nhiên, hiệu quả phụ thuộc thiết kế máy thổi, áp suất khí thu hồi và khả năng tái sử dụng cho công đoạn áp thấp.

[Bổ sung số liệu thực tế của Nam Việt: áp suất thổi, lưu lượng, sản lượng chai/giờ, điện năng trước–sau và cấu hình thiết bị đã triển khai.]

XI. Quy trình khảo sát trước khi đầu tư

1. Thu thập dữ liệu máy thổi

Cần lấy tài liệu của từng máy và từng công thức chai:

Áp suất khí điều khiển.
Áp suất tiền thổi.
Áp suất thổi chính.
Lưu lượng theo chai.
Lưu lượng cực đại.
Sản lượng chai/giờ.
Yêu cầu điểm sương.
Yêu cầu hạt, nước và dầu.
Nhiệt độ khí đầu vào.
Khả năng thu hồi khí.

2. Đo hệ thống hiện hữu

Nếu nhà máy đã vận hành, nên đo:

Áp suất tại máy nén, sau xử lý và tại máy thổi.
Lưu lượng theo thời gian.
Công suất điện.
Điểm sương.
Chênh áp bộ lọc.
Nhiệt độ khí và nước làm mát.
Tỷ lệ tải–không tải.
Tần suất chai lỗi liên quan đến áp suất.

3. Lập cấu hình và kiểm tra kịch bản

Cấu hình cần được kiểm tra trong các trường hợp:

Một máy thổi chạy.
Nhiều máy thổi cùng tải.
Thay đổi loại chai.
Booster dừng.
Máy nén nguồn bảo dưỡng.
Máy sấy chuyển tháp hoặc xả nước.
Mất nước làm mát.
Nhu cầu mở rộng dây chuyền.

4. Chạy thử và nghiệm thu

Không chỉ nghiệm thu áp suất tĩnh. Cần chạy máy thổi tại mức sản lượng đã thống nhất và ghi nhận áp suất động, lưu lượng, điểm sương, nhiệt độ cùng mức tiêu thụ điện.

Dữ liệu nghiệm thu nên gắn với loại chai, số lòng khuôn và tốc độ dây chuyền cụ thể.

XII. Những lỗi thường gặp

Chọn máy nén chỉ dựa trên công suất kW hoặc HP.
Mặc định mọi máy thổi PET đều cần đúng 40 bar.
Dùng chung khí cao áp cho toàn bộ nhà máy.
Chọn booster theo áp suất nhưng bỏ qua lưu lượng.
Không kiểm tra điều kiện khí đầu vào booster.
Lắp bộ lọc hoặc bình chứa không đủ cấp áp suất.
Chọn máy sấy khi chưa xác định điểm sương.
Không đo áp suất tại đầu vào máy thổi.
Không bố trí van cô lập và đường xả áp an toàn.
Tuyên bố khí đạt Class 0 khi chưa có chứng nhận.
Không tính phương án dự phòng cho booster.
Bỏ qua hệ thống làm mát và xử lý nước ngưng.

XIII. Câu hỏi thường gặp

1. Máy thổi chai PET có bắt buộc dùng khí 40 bar không?

Không. Một số dây chuyền có thể cần áp suất trong khoảng 25–40 bar hoặc mức khác tùy thiết kế chai và máy thổi. Phải lấy áp suất nhỏ nhất và lớn nhất từ nhà sản xuất máy cùng công thức chai thực tế.

2. Có thể dùng máy nén khí trục vít 8 bar để thổi chai PET không?

Máy 8 bar thường không thể cấp trực tiếp cho công đoạn thổi chính cần áp cao. Máy có thể làm nguồn khí đầu vào cho booster và cung cấp khí điều khiển nếu đáp ứng lưu lượng, chất lượng khí và điều kiện hút của booster.

3. Dây chuyền PET nên dùng máy sấy lạnh hay máy sấy hấp thụ?

Việc lựa chọn phụ thuộc điểm sương mà máy thổi và tiêu chuẩn sản phẩm yêu cầu. Máy sấy lạnh phù hợp với một số nhu cầu thông thường; máy sấy hấp thụ được sử dụng khi cần điểm sương thấp hơn. Không nên quyết định nếu chưa có thông số khí đầu ra cần đạt.

XIV. Kết luận

Một hệ thống khí nén cho sản xuất chai PET hoàn chỉnh thường gồm máy nén nguồn, booster hoặc máy nén cao áp, aftercooler, bộ tách nước, máy sấy, bộ lọc, bình chứa, đường ống cao áp và hệ thống điều khiển.

Điểm quan trọng không phải lắp đủ tên thiết bị mà là ghép đúng lưu lượng, áp suất và chất lượng khí cho từng nhánh. Trước khi đầu tư, nhà máy cần lấy dữ liệu từ máy thổi, đo tải thực tế và kiểm tra điều kiện vận hành của từng loại chai.

Liên hệ Nam Việt – Giải Pháp Khí Nén qua Hotline/Zalo 0915 598 239 để khảo sát nhu cầu khí áp thấp, khí cao áp và hệ thống xử lý khí cho dây chuyền PET. Cấu hình và hiệu quả kinh tế sẽ được xác định theo số liệu thực tế, không cam kết trước khi khảo sát.

Website: giaiphapkhinen.vn

Chia sẻ bài viết:
