Máy nén khí phun dầu ngược qua cửa hút sau khi tắt do đâu?

Máy vừa dừng, tại hộp lọc gió xuất hiện tiếng xì kèm sương dầu; nghiêm trọng hơn, dầu có thể bắn ra cửa hút hoặc chảy xuống đáy vỏ máy. Đây là biểu hiện thường được mô tả bằng cụm từ máy nén khí chảy dầu van hút.

Lau sạch dầu chỉ xử lý phần nhìn thấy bên ngoài. Nếu đường xả áp, van hút hoặc van chặn dầu hoạt động không đúng, sự cố sẽ lặp lại và có thể làm bẩn lọc gió, giảm mức dầu, gây khó khởi động hoặc khiến dầu lan ra phòng máy.

Bài viết này giúp kỹ thuật viên phân biệt vết dầu cũ với hiện tượng phun dầu thực sự, xác định hướng dòng chảy và kiểm tra theo trình tự an toàn. Phạm vi chính là máy nén khí trục vít ngâm dầu; kết cấu từng hãng và từng model có thể khác nhau.

I. Dầu xuất hiện ở cửa hút có luôn là sự cố không?

1. Phân biệt màng dầu cũ và dầu đang phun ngược

Một lớp dầu mỏng quanh cổ van hút chưa đủ để kết luận máy đang phun dầu. Dầu có thể còn lại từ lần bảo dưỡng trước, từ ống hồi dầu bị rò hoặc từ gioăng lắp không kín.

Hiện tượng cần xử lý sớm thường có một hoặc nhiều dấu hiệu:

Dầu hoặc sương dầu thoát ra ngay khi máy chuyển sang không tải hoặc vừa dừng.
Hộp lọc gió ướt dầu trở lại sau khi đã vệ sinh.
Lõi lọc gió bị thấm dầu từ phía trong.
Có tiếng xả mạnh bất thường tại cửa hút.
Mức dầu giảm rõ rệt sau nhiều chu kỳ dừng.
Máy khởi động lại nặng hoặc báo quá tải.
Áp suất bình dầu–tách giảm không đúng trình tự.

Vết dầu tại hộp lọc gió chỉ là điểm cuối của sự cố, không phải lúc nào cũng là nơi phát sinh lỗi.

2. Không nhầm với dầu theo khí nén ra đường ống

Dầu phun ngược qua cửa hút khác với hiện tượng oil carryover, tức dầu bị cuốn theo khí nén đi về phía đường ống nhà máy.

Nếu dầu xuất hiện tại cửa hút sau khi dừng, cần kiểm tra đường xả áp, van hút, van chặn dầu và khả năng hồi áp. Nếu dầu xuất hiện ở bộ lọc đường ống hoặc thiết bị sử dụng khí, phạm vi chẩn đoán lại nghiêng về lọc tách dầu, đường hồi dầu, mức dầu và điều kiện vận hành.

II. Vì sao dầu có thể đi ngược ra cửa hút?

Máy nén khí trục vít ngâm dầu là máy nén thể tích. Không khí đi qua lọc gió và van hút vào cụm trục vít, sau đó được nén cùng dầu trước khi hỗn hợp này đi đến bình dầu–tách. CAGI mô tả máy nén trục vít ngâm dầu là một dạng máy nén quay thể tích, sử dụng dầu trong quá trình nén và phải tách dầu khỏi khí trước khi đưa khí ra hệ thống.

Khi máy dừng đúng trình tự, bộ điều khiển thường cho máy chuyển sang không tải, điều khiển van hút đóng hoặc thu hẹp đường hút, đồng thời mở đường xả áp nội bộ. Cách bố trí van, thời gian không tải và thời gian xả khác nhau giữa các model.

Nếu áp suất không được giải phóng đúng đường, hỗn hợp khí–dầu có thể tìm đường trở lại cửa hút. Dòng đi ngược này xảy ra rõ hơn khi van hút không đóng kín hoặc cơ cấu chặn dầu không hoàn thành chức năng.

Không nên lấy một khoảng thời gian xả áp cố định để áp dụng cho mọi máy. Cần quan sát diễn biến áp suất và đối chiếu tài liệu của đúng model.

III. Những nguyên nhân thường gặp

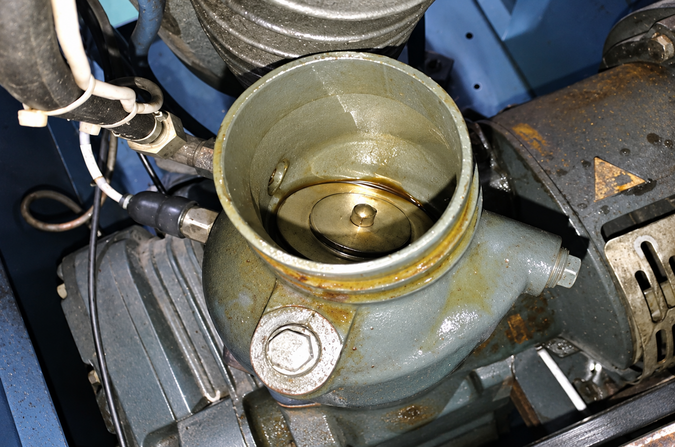

1. Van hút không đóng kín

Van hút có nhiệm vụ điều chỉnh lượng khí đi vào đầu nén và tham gia cô lập phía hút khi máy không tải hoặc dừng. Nếu đĩa van, piston, màng hoặc phớt không về hết vị trí đóng, đường từ cụm nén về lọc gió vẫn còn hở.

Nguyên nhân thường gặp gồm:

Cặn dầu hoặc lớp dầu đóng véc-ni làm piston chuyển động chậm.
Phớt, màng van hoặc gioăng bị chai, rách.
Lò xo yếu, gãy hoặc lắp sai.
Ty van kẹt cơ khí.
Đường khí điều khiển rò rỉ.
Van điện từ điều khiển nhận sai tín hiệu.
Van hút được lắp lại không đúng sau bảo dưỡng.

Dấu hiệu có giá trị chẩn đoán là dầu phun gần như ngay lập tức tại cửa hút khi máy dừng, trong khi áp suất bình dầu–tách vẫn còn cao.

2. Van xả áp hoặc đường blowdown không hoạt động

Blowdown là quá trình giải phóng áp suất còn lại bên trong cụm nén và bình dầu–tách khi máy chuyển sang không tải hoặc dừng. Nếu đường xả không mở, áp suất nội bộ không còn lối thoát đúng thiết kế.

Các vị trí cần kiểm tra:

Van xả áp bị kẹt.
Coil van điện từ cháy hoặc sai điện áp.
Relay hoặc đầu ra bộ điều khiển không phát lệnh.
Giắc điện bị lỏng.
Ống xả bị gập hoặc nghẹt cặn dầu.
Lỗ tiết lưu bị tắc.
Bộ giảm thanh bị bít.
Ống điều khiển bị đấu sai sau sửa chữa.

Atlas Copco cho biết van điện từ được sử dụng để điều khiển van hút trong chế độ tải–không tải. Vì vậy, khi chẩn đoán cần kiểm tra cả tín hiệu điện, khí điều khiển và chuyển động cơ khí, không chỉ thay riêng coil.

3. Van chặn dầu không đóng

Một số máy có van chặn dầu, còn gọi là oil stop valve hoặc oil shut-off valve. Van này giúp kiểm soát dầu từ bình dầu–tách đi đến cụm nén theo trạng thái vận hành.

Nếu van bị kẹt mở, lắp sai hoặc phớt không kín, dầu có thể tiếp tục chảy về đầu nén sau khi máy dừng. Khi trong đầu nén còn áp suất hoặc xuất hiện dòng khí đảo chiều, dầu có thể bị đẩy ngược về phía van hút.

Không phải model nào cũng có một van độc lập mang tên “van chặn dầu”. Ở một số thiết kế, chức năng này được tích hợp trong cụm van hoặc thực hiện theo logic khác. Phải kiểm tra sơ đồ dầu của đúng máy trước khi kết luận.

4. Van áp suất tối thiểu hoặc van một chiều bị hở

Van áp suất tối thiểu thường giúp duy trì áp suất cần thiết trong bình dầu–tách và ngăn dòng khí từ hệ thống quay ngược vào máy. Tùy thiết kế, chức năng một chiều có thể nằm trong cùng cụm van hoặc ở một bộ phận riêng.

Nếu van không kín, khí từ bình chứa hoặc đường ống chung có thể hồi về máy đang dừng. Dòng khí này làm bình dầu–tách khó giảm áp và có thể góp phần đẩy dầu về phía cửa hút.

Một phép thử khoanh vùng hữu ích là theo dõi máy khi van đầu ra đã được cách ly đúng quy trình. Nếu hiện tượng giảm rõ rệt sau khi cô lập đường ống, cần kiểm tra khả năng hồi áp từ hệ thống. Thử nghiệm chỉ được thực hiện khi bảo đảm van an toàn và đường xả của máy hoạt động đúng.

5. Mức dầu quá cao hoặc dầu tạo bọt

Châm dầu vượt mức quy định làm tăng lượng dầu có thể bị cuốn theo dòng khí khi dừng. Dầu sai chủng loại, pha trộn không tương thích hoặc nhiễm nước cũng có thể tạo bọt và làm thể tích dầu biểu kiến tăng lên.

Các tình huống cần kiểm tra gồm:

Đọc mức dầu khi máy chưa ở đúng trạng thái theo hướng dẫn.
Châm bù khi bình dầu–tách vẫn còn áp.
Dùng sai loại dầu hoặc trộn nhiều loại dầu.
Nước ngưng tích tụ trong dầu.
Dầu xuống cấp do nhiệt độ hoặc thời gian sử dụng.
Đường hồi dầu hoạt động không đúng.

Dầu quá mức có thể làm lượng dầu trào ra nhiều hơn nhưng không tự giải thích được hướng dòng chảy ngược. Vì vậy, không nên chỉ xả bớt dầu rồi bỏ qua mạch xả áp và van hút.

6. Dừng máy sai trình tự hoặc mất điện đột ngột

Nút dừng khẩn được thiết kế cho tình huống khẩn cấp, không phải nút dừng vận hành thường xuyên. Việc cắt nguồn trực tiếp có thể làm trình tự không tải, đóng van và xả áp không diễn ra đầy đủ, tùy cấu hình máy.

Nếu dầu chỉ phun sau mất điện hoặc sau khi sử dụng nút dừng khẩn, cần kiểm tra:

Trạng thái mặc định của van điện từ khi mất điện.
Khả năng hồi vị bằng lò xo của van hút.
Tình trạng van chặn dầu.
Logic xả áp khi mất nguồn.
Bộ lưu điện cho bộ điều khiển, nếu nhà sản xuất có quy định.
Trình tự dừng được cài đặt trên màn hình.

Không tự ý sửa timer hoặc ép van hoạt động trái với logic an toàn của nhà sản xuất.

IV. Bảng chẩn đoán nhanh tại hiện trường

Hiện tượng quan sát	Nguyên nhân nên ưu tiên	Kiểm tra ban đầu
Dầu phun ngay tại cửa hút khi vừa dừng	Van hút không đóng kín	Quan sát hành trình van và tín hiệu điều khiển
Không nghe tiếng xả, áp suất nội bộ còn cao	Van xả, coil hoặc mạch điều khiển lỗi	Kiểm tra lệnh xả và diễn biến áp suất
Có tiếng xả nhưng áp giảm rất chậm	Ống xả, lỗ tiết lưu hoặc giảm thanh nghẹt	Kiểm tra đường xả sau khi cô lập năng lượng
Áp giảm rồi tăng trở lại	Van một chiều hoặc van áp suất tối thiểu hở	Cô lập đường khí ra để khoanh vùng
Dầu tiếp tục chảy sau khi áp đã giảm	Van chặn dầu, mức dầu hoặc rò gioăng	Kiểm tra sơ đồ dầu và vị trí phát sinh
Lọc gió thấm dầu nhưng không thấy phun	Dầu tồn lưu hoặc sự cố xảy ra gián đoạn	Vệ sinh, đánh dấu và theo dõi chu kỳ tiếp theo
Chỉ phun dầu khi mất điện	Trình tự hồi vị van không hoàn thành	Kiểm tra trạng thái van khi mất nguồn

Bảng trên chỉ dùng để sắp xếp thứ tự kiểm tra. Một triệu chứng có thể bắt nguồn từ nhiều bộ phận và tên gọi linh kiện thay đổi theo hãng.

V. Quy trình kiểm tra an toàn

1. Ghi lại thời điểm và diễn biến sự cố

Trước khi tháo linh kiện, nên ghi hình khu vực van hút trong một lần dừng máy bình thường, nếu việc quan sát có thể thực hiện từ vị trí an toàn. Đồng thời ghi:

Áp suất bình dầu–tách trước khi dừng.
Áp suất ngay sau khi dừng.
Thời gian áp suất giảm.
Thời điểm dầu bắt đầu xuất hiện.
Mức dầu trước và sau sự cố.
Máy dừng bình thường, mất điện hay dừng khẩn.
Cảnh báo trên bộ điều khiển.
Tình trạng van đầu ra và áp suất đường ống chung.

Dữ liệu theo thời gian giúp phân biệt dầu bị đẩy bởi áp suất với dầu rò chậm do trọng lực.

2. Cô lập toàn bộ nguồn năng lượng

Trước khi mở hộp lọc gió, tháo ống điều khiển hoặc kiểm tra van:

Dừng máy đúng trình tự.
Ngắt và khóa nguồn điện theo quy trình lockout/tagout.
Đóng van khí đầu ra.
Xả năng lượng khí nén còn tích trữ.
Chờ dầu và bề mặt máy giảm nhiệt.
Xác nhận áp suất tại bình dầu–tách đã về 0 bar.
Kiểm tra lại bằng thiết bị phù hợp, không chỉ dựa vào màn hình.

Không nới đường dầu, nắp bình tách, van hút hoặc van áp suất tối thiểu khi máy còn áp. Hỗn hợp khí và dầu nóng có thể phun ra với năng lượng lớn.

3. Kiểm tra từ điều khiển đến cơ khí

Trình tự khoanh vùng nên đi từ các kiểm tra ít can thiệp đến tháo kiểm tra sâu:

Đọc lịch sử cảnh báo và tham số dừng.
Kiểm tra mức dầu theo đúng hướng dẫn của model.
Kiểm tra nguồn cấp và tín hiệu coil.
Kiểm tra ống khí điều khiển.
Kiểm tra đường blowdown và bộ giảm thanh.
Kiểm tra chuyển động và độ kín của van hút.
Kiểm tra van chặn dầu nếu máy có trang bị.
Kiểm tra van áp suất tối thiểu hoặc van một chiều.
Đối chiếu sơ đồ khí–dầu và trình tự điều khiển.

Thay van hút trước khi kiểm tra diễn biến áp suất có thể khiến nhà máy thay đúng linh kiện nhưng sai nguyên nhân.

4. Chạy thử sau sửa chữa

Sau khi lắp lại, cần chạy thử có kiểm soát và theo dõi ít nhất các trạng thái:

Khởi động.
Chuyển sang tải.
Chuyển sang không tải.
Dừng bình thường.
Chờ giảm áp.
Khởi động lại theo thời gian cho phép của nhà sản xuất.

Không tạo sự cố mất điện hoặc dùng nút dừng khẩn nhiều lần chỉ để thử dầu có phun lại hay không. Nếu cần kiểm tra hành vi khi mất nguồn, phải có phương án thử nghiệm được người phụ trách an toàn phê duyệt.

VI. Sửa chữa theo bộ phận hay thay cả cụm?

Bộ phận	Nội dung cần xác nhận	Sai lầm thường gặp
Van hút	Bề mặt làm kín, piston, phớt, lò xo, hành trình	Chỉ thay phớt nhưng không vệ sinh cặn bám
Van điện từ	Điện áp, trạng thái thường đóng/mở, tín hiệu điều khiển	Dùng coil cùng kích thước nhưng sai điện áp
Van xả áp	Khả năng mở, độ kín, đường xả và giảm thanh	Khoan rộng lỗ tiết lưu
Van chặn dầu	Hướng lắp, cơ cấu hồi vị, phớt và tín hiệu điều khiển	Giả định mọi máy đều có cùng thiết kế
Van áp suất tối thiểu	Bề mặt van, lò xo, piston và chức năng một chiều	Tự chỉnh áp suất mở khi chưa có tài liệu
Lọc gió	Mức độ thấm dầu, biến dạng, độ kín hộp lọc	Chỉ thay lọc mà không xử lý nguồn dầu

Khi mua phụ tùng máy nén khí, cần cung cấp đúng model, số serial, mã linh kiện, điện áp coil và hình ảnh cụm van. Không nên chọn phụ tùng chỉ dựa vào hình dáng bên ngoài.

VII. Ảnh hưởng đến chi phí vận hành

Máy nén khí chảy dầu van hút không chỉ gây mất vệ sinh phòng máy. Nếu để kéo dài, chi phí có thể phát sinh từ nhiều phía:

Bổ sung hoặc thay dầu sớm.
Thay lọc gió bị thấm dầu.
Vệ sinh két làm mát và vỏ máy.
Công kiểm tra lặp lại do chẩn đoán sai.
Thay nhầm van hoặc coil.
Máy khó khởi động vì chưa xả hết áp.
Dừng dây chuyền khi máy không thể khởi động lại.
Nguy cơ thiếu dầu bôi trơn nếu dầu bị mất đáng kể.

Tổng chi phí sở hữu của phương án sửa chữa nên tính cả phụ tùng, nhân công, thời gian dừng và rủi ro tái phát. Không thể xác định hiệu quả kinh tế chỉ từ giá của một bộ van.

[Bổ sung số liệu khảo sát thực tế tại nhà máy: mức dầu hao hụt, thời gian dừng, áp suất trước–sau khi dừng và linh kiện đã xác định hỏng.]

VIII. Lưu ý khi xử lý máy King Power và hệ thống nhiều hãng

Với máy nén khí King Power, trước tiên cần tra đúng tài liệu của model đang vận hành. Không nên áp dụng sơ đồ van hút hoặc logic xả áp của một máy khác chỉ vì hình dáng cụm van tương tự.

Nếu King Power chạy chung đường ống với máy nén khí Atlas Copco, cần kiểm tra khả năng hồi áp từ header chung. Van một chiều hở ở máy đang dừng có thể khiến chẩn đoán nhầm sang van hút.

Khi thay hoặc tích hợp bộ điều khiển, cần xác nhận:

Điện áp và trạng thái mặc định của van điện từ.
Tín hiệu tải, không tải và dừng.
Thời gian duy trì trạng thái không tải.
Logic xả áp khi mất điện.
Liên động áp suất và nhiệt độ.
Điều kiện cho phép khởi động lại.

Không tự tạo thông số cài đặt chung cho mọi dòng King Power. Phương án xử lý phải dựa trên sơ đồ, lịch sử lỗi và kết quả đo thực tế.

IX. Những lỗi chẩn đoán thường gặp

Kết luận hỏng van hút chỉ vì thấy dầu ở hộp lọc gió.
Lau dầu rồi tiếp tục chạy mà không theo dõi mức dầu.
Chỉ xả bớt dầu nhưng không kiểm tra áp suất nội bộ.
Thay coil van điện từ mà không xác định đúng điện áp.
Bỏ qua hiện tượng khí từ đường ống chung hồi về máy.
Dùng nút dừng khẩn để thử máy nhiều lần.
Khoan rộng lỗ xả hoặc tự chỉnh van áp suất tối thiểu.
Tháo cụm van khi đồng hồ chưa xác nhận 0 bar.

X. Câu hỏi thường gặp

1. Dầu chỉ phụt nhẹ một lần khi máy dừng có cần sửa ngay không?

Cần vệ sinh khu vực, đánh dấu mức dầu và quan sát lại trong lần dừng bình thường tiếp theo. Nếu hiện tượng lặp lại, dầu làm ướt lọc gió hoặc áp suất nội bộ giảm bất thường, nên dừng máy để kiểm tra thay vì tiếp tục vận hành kéo dài.

2. Thay van hút có chắc chắn hết phun dầu không?

Không. Van hút hở là một nguyên nhân phổ biến, nhưng đường xả áp bị nghẹt, van chặn dầu lỗi hoặc khí từ đường ống hồi ngược cũng có thể tạo triệu chứng tương tự. Cần xác định diễn biến áp suất trước khi quyết định thay linh kiện.

3. Dầu đổ quá mức có làm dầu phun ra cửa hút không?

Mức dầu quá cao có thể làm lượng dầu trào ra nhiều hơn. Tuy nhiên, để dầu bị đẩy ngược về cửa hút thường còn liên quan đến áp suất, trạng thái van hút hoặc đường dầu, nên cần kiểm tra cả hệ thống.

XI. Kết luận

Khi máy nén khí chảy dầu van hút, điểm quan trọng nhất là xác định dầu xuất hiện ở thời điểm nào và áp suất bình dầu–tách thay đổi ra sao. Dầu phun ngay sau khi dừng thường hướng việc kiểm tra đến van hút, mạch xả áp, van chặn dầu và khả năng hồi áp từ đường ống.

Không nên thay linh kiện theo phỏng đoán hoặc tiếp tục khởi động máy nhiều lần khi chưa biết lượng dầu đã mất. Mọi thao tác tháo kiểm tra phải được thực hiện sau khi khóa nguồn, cô lập đường khí, làm nguội và xác nhận áp suất bằng 0 bar.
