Nhiều nhà máy lắp từ hai máy nén khí trở lên để đáp ứng phụ tải thay đổi và duy trì máy dự phòng. Tuy nhiên, nếu từng máy tự điều khiển theo một dải áp suất riêng, trạm khí có thể xuất hiện tình trạng nhiều máy cùng chạy non tải, chuyển tải–không tải liên tục hoặc duy trì áp suất cao hơn nhu cầu thực tế.

Giải pháp không đơn thuần là tắt bớt máy. Nhà máy cần xác định đúng thứ tự ưu tiên, chọn máy chạy nền, bố trí máy điều chỉnh lưu lượng và đồng bộ toàn bộ trạm bằng bộ điều khiển trung tâm.

I. Vì sao trạm nhiều máy nén khí dễ lãng phí điện?

1. Các máy tự điều khiển độc lập

Mỗi máy nén thường được cài đặt một mức áp suất có tải và không tải. Khi nhiều bộ điều khiển cùng phản ứng với áp suất đường ống, các máy có thể đồng loạt nạp tải rồi cùng chuyển sang không tải.

Hậu quả thường gặp gồm:

• Áp suất đường ống dao động rộng.
• Nhiều máy chạy không tải cùng lúc.
• Máy khởi động và dừng quá thường xuyên.
• Máy biến tần hoạt động ngoài vùng hiệu suất phù hợp.
• Áp suất đặt phải nâng cao để tránh thiếu khí cuối tuyến.
• Khó phân bổ giờ vận hành giữa các máy.

2. Máy chạy không tải vẫn tiêu thụ điện

Khi chuyển sang chế độ không tải, động cơ và đầu nén vẫn quay. Máy không cung cấp hoặc chỉ cung cấp rất ít khí hữu ích nhưng vẫn tiêu thụ một phần công suất điện.

Nếu trạm có ba máy và hai máy thường xuyên chạy không tải, tổng điện năng lãng phí có thể đáng kể. Vì vậy, mục tiêu điều khiển là gom tải cho số máy cần thiết và dừng những máy không còn nhu cầu vận hành.

3. Dải áp suất cài đặt chồng lấn

Ví dụ, ba máy được cài dải áp suất gần giống nhau. Khi áp suất giảm, cả ba máy có thể cùng nhận lệnh tải; khi áp suất tăng, chúng lại lần lượt chuyển sang không tải.

Hiện tượng này tạo ra công suất dư trong thời gian ngắn, làm áp suất tăng nhanh rồi giảm trở lại. Trạm máy hoạt động nhiều nhưng lưu lượng khí hữu ích không tăng tương ứng.

4. Duy trì áp suất cao để bù tổn thất hệ thống

Một số nhà máy nâng áp suất đầu máy nhằm bù sụt áp qua bộ lọc, máy sấy khí, bình chứa và đường ống. Cách xử lý này làm toàn bộ trạm phải nén khí lên mức áp suất cao hơn cần thiết.

Nguyên nhân thực tế có thể nằm ở:

• Lọc khí bị nghẹt.
• Máy sấy chọn thiếu lưu lượng.
• Đường ống chính quá nhỏ.
• Van khóa chưa mở hoàn toàn.
• Đường ống có nhiều co nối.
• Hệ thống rò rỉ nghiêm trọng.
• Điểm sử dụng cuối tuyến thiếu bình tích cục bộ.

II. Nguyên tắc điều khiển nhiều máy nén khí

1. Chia máy thành máy nền, máy điều chỉnh và máy dự phòng

Máy nền có nhiệm vụ cung cấp phần lưu lượng tương đối ổn định. Máy này nên hoạt động gần vùng tải tối ưu, hạn chế chuyển tải–không tải liên tục.

Máy điều chỉnh bù phần lưu lượng thay đổi của nhà máy. Máy dự phòng chỉ được đưa vào vận hành khi một máy chính gặp sự cố, bảo dưỡng hoặc khi nhu cầu khí vượt ngưỡng thông thường.

Một trạm khí thường được phân vai như sau:

• Máy nền: Chạy tải ổn định, ưu tiên hiệu suất ở gần đầy tải.
• Máy điều chỉnh: Thay đổi lưu lượng theo áp suất hệ thống.
• Máy bổ sung: Khởi động khi phụ tải tăng cao.
• Máy dự phòng: Sẵn sàng thay thế nhưng không chạy thường xuyên.

2. Ưu tiên cho máy cố định chạy gần đầy tải

Máy nén khí tốc độ cố định thường đạt hiệu quả tốt hơn khi chạy tải ổn định. Nếu để nhiều máy cố định cùng chạy ở trạng thái tải–không tải, điện năng riêng cho mỗi mét khối khí có thể tăng.

Bộ điều khiển nên gom phụ tải vào một hoặc một số máy cố định. Chỉ khi tổng nhu cầu vượt khả năng của nhóm đang chạy, hệ thống mới khởi động máy tiếp theo.

3. Sử dụng máy biến tần để bám phụ tải

Trong cấu hình kết hợp, máy cố định đảm nhiệm tải nền còn máy biến tần thực hiện vai trò tinh chỉnh. Biến tần thay đổi tốc độ động cơ để giữ áp suất trong một dải hẹp hơn.

Phương án này phát huy hiệu quả khi lưu lượng khí biến động đáng kể theo ca hoặc theo chu kỳ sản xuất. Tuy nhiên, không nên để máy biến tần thường xuyên chạy dưới giới hạn tốc độ tối thiểu hoặc hoạt động ở vùng rất thấp trong thời gian dài.

Dòng máy trục vít biến tần King Power KPG có thể được xem xét cho vai trò điều chỉnh lưu lượng. Việc lựa chọn phải dựa trên biểu đồ phụ tải, không chỉ dựa vào tổng công suất động cơ đang lắp đặt.

4. Duy trì áp suất thấp nhất nhưng đủ dùng

Áp suất điều khiển nên được xác định từ thiết bị có yêu cầu cao nhất, cộng với sụt áp hợp lý trên đường ống và thiết bị xử lý khí. Không nên cộng thêm biên an toàn quá lớn chỉ vì lo ngại thiếu áp.

Khi giảm áp suất, kỹ thuật viên phải kiểm tra đồng thời:

• Áp suất tối thiểu tại điểm sử dụng xa nhất.
• Sụt áp qua máy sấy và bộ lọc.
• Khả năng đáp ứng khi phụ tải tăng đột ngột.
• Dung tích bình chứa khí.
• Chất lượng và kích thước đường ống.
• Yêu cầu áp suất tối thiểu của từng máy nén.

III. Các phương án điều khiển trạm máy nén khí

1. Điều khiển bằng dải áp suất phân tầng

Đây là phương án cơ bản khi chưa có bộ điều khiển trung tâm. Mỗi máy được đặt một dải áp suất khác nhau để tạo thứ tự ưu tiên.

Ví dụ:

• Máy số 1 chạy trong dải áp suất thấp nhất và đảm nhiệm tải nền.
• Máy số 2 khởi động khi áp suất tiếp tục giảm.
• Máy số 3 chỉ tham gia khi hai máy đầu không đáp ứng đủ lưu lượng.
• Khi nhu cầu giảm, máy khởi động sau sẽ được dừng trước.

Phương án này có chi phí thấp nhưng dải áp suất tổng thường rộng. Việc cân bằng giờ chạy cũng phải thực hiện thủ công hoặc đổi máy ưu tiên theo lịch.

2. Điều khiển luân phiên theo thời gian

Hệ thống luân phiên thay đổi máy ưu tiên theo số giờ vận hành. Mục tiêu là phân bổ tương đối đồng đều thời gian chạy và tránh một máy hoạt động liên tục trong khi máy khác để lâu.

Điều khiển luân phiên phù hợp với các máy có công suất và hiệu suất gần tương đương. Nếu trạm gồm nhiều máy khác công suất, việc luân phiên đơn thuần có thể không tạo ra tổ hợp tiết kiệm điện nhất.

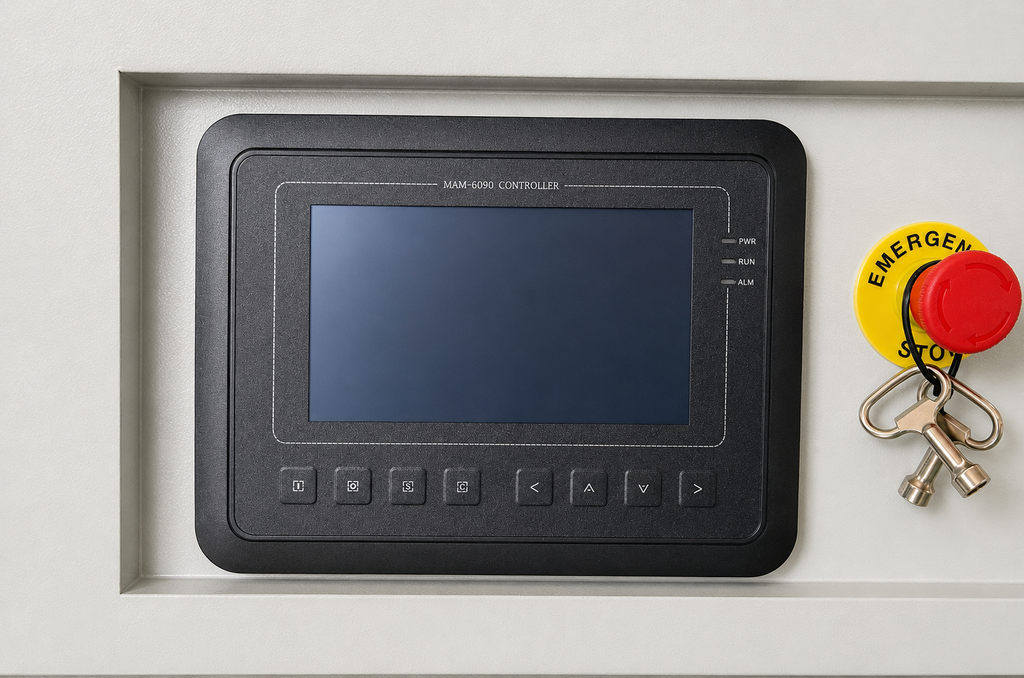

3. Điều khiển trung tâm theo áp suất chung

Bộ điều khiển trung tâm nhận tín hiệu từ cảm biến áp suất đặt trên đường ống chính. Từ dữ liệu đó, hệ thống quyết định máy nào chạy, máy nào tải, máy nào dừng và máy nào giữ vai trò dự phòng.

Lợi ích chính gồm:

• Giảm hiện tượng các dải áp suất chồng lấn.
• Thu hẹp biên độ dao động áp suất.
• Hạn chế nhiều máy cùng chạy không tải.
• Tự động thay đổi thứ tự ưu tiên.
• Cân bằng giờ chạy theo điều kiện cài đặt.
• Ghi lại cảnh báo và trạng thái vận hành.
• Hỗ trợ theo dõi điện năng và lưu lượng nếu có cảm biến.

4. Điều khiển tối ưu theo hiệu suất từng máy

Hệ thống nâng cao không chỉ căn cứ vào áp suất mà còn sử dụng dữ liệu công suất, lưu lượng và hiệu suất riêng của từng máy. Bộ điều khiển lựa chọn tổ hợp máy có mức tiêu thụ điện thấp hơn tại nhu cầu khí hiện tại.

Đây là phương án phù hợp với trạm có nhiều máy khác công suất, khác công nghệ hoặc khác thương hiệu. Các dòng máy nén khí Atlas Copco, Hitachi, Ingersoll Rand, Kobelco, Fusheng, Sullair, Airman, Kaeser và ACCom vẫn có thể phối hợp nếu giao thức và tín hiệu điều khiển tương thích.

IV. Cách phối hợp máy cố định và máy biến tần

1. Cấu hình một máy cố định và một máy biến tần

Máy cố định nên đảm nhiệm lưu lượng nền. Máy biến tần bù phần chênh lệch giữa lưu lượng nền và nhu cầu thực tế.

Ví dụ, nhu cầu khí dao động từ 20 đến 35 m³/phút:

• Máy cố định cung cấp ổn định 20 m³/phút.
• Máy biến tần cung cấp phần thay đổi từ 0 đến 15 m³/phút.
• Khi nhu cầu xuống thấp kéo dài, bộ điều khiển có thể dừng máy cố định và để máy biến tần vận hành độc lập nếu phù hợp vùng công suất.
• Khi nhu cầu vượt giới hạn, hệ thống khởi động thêm máy bổ sung.

2. Cấu hình nhiều máy cố định và một máy biến tần

Ở trạm lớn, bộ điều khiển sẽ lần lượt đưa máy cố định vào tải theo các bậc công suất. Máy biến tần tiếp tục điều chỉnh phần lưu lượng nằm giữa hai bậc.

Cách phối hợp này giúp hạn chế việc hai máy cố định cùng chạy không tải. Tuy nhiên, công suất máy biến tần phải đủ rộng để lấp được khoảng chênh giữa các bậc lưu lượng.

3. Tránh nhiều máy biến tần cùng điều chỉnh áp suất

Nếu nhiều máy biến tần cùng nhận một giá trị áp suất nhưng không có cơ chế phối hợp, các bộ PID có thể phản ứng đối nghịch. Tốc độ máy tăng giảm liên tục, áp suất dao động và hiệu quả năng lượng không đạt kỳ vọng.

Nên chỉ định rõ:

• Máy biến tần chính giữ áp suất.
• Máy còn lại chạy theo công suất đặt.
• Hoặc sử dụng bộ điều khiển trung tâm phân phối tải.
• Có giới hạn tốc độ tối thiểu và tối đa cho từng máy.
• Có thời gian trễ trước khi khởi động hoặc dừng máy tiếp theo.

V. Quy trình kiểm tra trước khi cài đặt điều khiển

1. Đo biểu đồ phụ tải khí nén

Kỹ thuật viên cần ghi nhận áp suất, lưu lượng và công suất điện theo thời gian. Thời gian đo nên bao phủ ca sản xuất thấp, cao điểm, thời gian nghỉ và ít nhất một chu kỳ vận hành đại diện.

Dữ liệu cần thu thập gồm:

• Công suất điện khi tải và không tải.
• Số giờ chạy của từng máy.
• Tỷ lệ thời gian tải.
• Lưu lượng khí đầu ra.
• Áp suất tại phòng máy và cuối tuyến.
• Số lần tải–không tải mỗi giờ.
• Số lần khởi động động cơ.
• Lịch hoạt động của từng dây chuyền.

2. Kiểm tra rò rỉ và nhu cầu sử dụng giả

Điều khiển tốt không thể bù cho một hệ thống rò rỉ lớn. Nếu phụ tải nền vào giờ nghỉ vẫn cao, cần tìm các điểm thất thoát trước khi đầu tư bộ điều khiển.

Các nguồn tiêu thụ giả thường gặp gồm:

• Khớp nối và ống mềm bị hở.
• Van điện từ không đóng kín.
• Xả nước kiểu mở liên tục.
• Súng khí dùng sai mục đích.
• Thiết bị ngừng sản xuất nhưng chưa cô lập.
• Áp suất sử dụng cao hơn yêu cầu.

3. Đo sụt áp qua thiết bị xử lý khí

Sụt áp lớn khiến bộ điều khiển phải giữ áp suất đầu máy cao hơn. Cần đo chênh áp trước và sau bộ lọc, máy sấy, bình chứa và đường ống chính.

Nếu máy sấy khí tác nhân lạnh hoặc bộ lọc bị quá tải, việc thay đổi thuật toán điều khiển sẽ không giải quyết được nguyên nhân gốc. Thiết bị phải được vệ sinh, bảo trì hoặc chọn lại theo lưu lượng thực tế.

4. Kiểm tra khả năng giao tiếp giữa các máy

Mỗi hãng và từng thế hệ máy có thể sử dụng giao thức điều khiển khác nhau. Có máy hỗ trợ truyền thông, có máy chỉ nhận tín hiệu tiếp điểm khô và có máy cần bộ chuyển đổi riêng.

Trước khi đấu nối cần xác định:

• Tín hiệu chạy, dừng và tải–không tải.
• Tín hiệu cảnh báo và sự cố.
• Khả năng điều khiển từ xa.
• Giao thức RS485, Modbus hoặc chuẩn khác.
• Logic an toàn khi mất kết nối.
• Điều kiện bảo hành của từng thiết bị.

VI. Cài đặt bộ điều khiển trung tâm đúng cách

1. Đặt cảm biến áp suất tại vị trí đại diện

Cảm biến nên được đặt trên đường ống chung sau các máy, tại vị trí phản ánh đúng áp suất cấp cho nhà máy. Không nên đặt quá gần cửa xả của một máy vì xung áp có thể làm tín hiệu dao động.

Nếu đường ống dài và phụ tải phân tán, có thể bổ sung cảm biến tại cuối tuyến để giám sát. Bộ điều khiển chính vẫn cần một tín hiệu ổn định, có hiệu chuẩn và được kiểm tra định kỳ.

2. Thiết lập dải áp suất chung

Bộ điều khiển trung tâm nên vận hành trong một dải áp suất chung hẹp hơn so với phương án mỗi máy tự điều khiển. Tuy nhiên, dải quá hẹp có thể làm máy đóng cắt liên tục nếu bình chứa nhỏ hoặc phụ tải biến động nhanh.

Thông số cần phối hợp gồm:

• Áp suất mục tiêu.
• Giới hạn khởi động máy bổ sung.
• Giới hạn dừng máy.
• Thời gian chờ tải.
• Thời gian chạy không tải tối đa.
• Thời gian nghỉ tối thiểu trước khi khởi động lại.
• Giới hạn số lần khởi động mỗi giờ.

3. Thiết lập thứ tự ưu tiên

Thứ tự ưu tiên không nhất thiết cố định. Hệ thống có thể thay đổi theo ca, số giờ vận hành, trạng thái bảo dưỡng hoặc hiệu suất thực tế của từng máy.

Máy có hiệu suất tốt ở đầy tải nên được ưu tiên chạy nền. Máy biến tần phù hợp hơn với vai trò điều chỉnh, còn máy cũ có hiệu suất thấp có thể được giữ làm dự phòng hoặc chỉ chạy trong giờ cao điểm.

4. Bảo toàn chức năng an toàn tại từng máy

Bộ điều khiển trung tâm không được vô hiệu hóa chức năng bảo vệ cục bộ của máy nén. Các cảnh báo nhiệt độ, áp suất, quá dòng, mất pha và dừng khẩn vẫn phải hoạt động độc lập.

Khi bộ điều khiển trung tâm mất tín hiệu, trạm cần chuyển về trạng thái an toàn. Tùy yêu cầu sản xuất, một máy có thể tiếp tục giữ áp suất bằng bộ điều khiển tại chỗ trong khi các máy khác dừng có kiểm soát.

VII. Bảng so sánh các phương án điều khiển

Phương án	Ưu điểm	Hạn chế	Phù hợp với
Điều khiển độc lập	Không cần đầu tư thêm	Áp suất rộng, dễ chạy không tải	Trạm một máy hoặc máy dự phòng ít hoạt động
Phân tầng áp suất	Chi phí thấp, dễ thực hiện	Khó tối ưu khi phụ tải biến động	Trạm 2–3 máy cùng công nghệ
Luân phiên theo giờ	Cân bằng thời gian vận hành	Chưa chắc tối ưu điện năng	Các máy có công suất tương đương
Cố định kết hợp biến tần	Bám tải tốt, áp suất ổn định	Cần chọn đúng công suất máy biến tần	Phụ tải thay đổi theo ca
Điều khiển trung tâm	Giảm chồng lấn, tự động điều phối	Cần đầu tư và cấu hình kỹ thuật	Trạm từ 2 máy trở lên
Tối ưu theo công suất và lưu lượng	Đánh giá được hiệu suất thực	Chi phí đo lường cao hơn	Trạm lớn, nhiều máy khác loại

VIII. Phân tích hiệu quả kinh tế

1. Công thức tính điện năng tiết kiệm

Điện năng tiết kiệm có thể ước tính theo công thức:

Điện năng tiết kiệm = Công suất giảm × Số giờ vận hành

Chi phí điện tiết kiệm:

Chi phí tiết kiệm = Điện năng tiết kiệm × Đơn giá điện bình quân

Kết quả cần dựa trên công suất đo thực tế trước và sau cải tạo. Không nên sử dụng riêng công suất ghi trên nhãn động cơ vì máy có tải, không tải và biến tần sẽ tiêu thụ khác nhau.

2. Ví dụ TCO tham khảo

Giả sử một trạm gồm ba máy 75 kW. Trước cải tạo, mỗi ngày có tổng cộng 12 giờ máy chạy không tải phân bổ trên ba máy; công suất không tải đo được trung bình là 22 kW.

Sau khi lắp điều khiển trung tâm, thời gian không tải giảm còn 3 giờ/ngày. Trạm vận hành 26 ngày/tháng và đơn giá điện bình quân giả định là 2.500 đồng/kWh.

Hạng mục	Trước điều khiển	Sau điều khiển
Tổng thời gian không tải	12 giờ/ngày	3 giờ/ngày
Công suất không tải trung bình	22 kW	22 kW
Điện không tải mỗi tháng	6.864 kWh	1.716 kWh
Chi phí điện không tải	17,16 triệu đồng	4,29 triệu đồng
Mức giảm chi phí		12,87 triệu đồng/tháng
Tiết kiệm ước tính mỗi năm		154,44 triệu đồng

Nếu tổng chi phí bộ điều khiển, cảm biến và lắp đặt là 220 triệu đồng, thời gian hoàn vốn đơn giản khoảng 17 tháng. Đây là ví dụ minh họa; kết quả thực tế phải tính thêm chi phí bảo trì, tổn thất áp suất và sản lượng của nhà máy.

IX. Tích hợp King Power vào trạm máy hiện hữu

Máy nén khí trục vít King Power có thể được bố trí làm máy nền, máy bổ sung hoặc máy biến tần điều chỉnh lưu lượng. Lựa chọn vai trò cần dựa vào công suất, lưu lượng, dải điều chỉnh và khả năng kết nối điều khiển.

Trong một số dự án, King Power có thể tích hợp cùng máy nén khí Hitachi, Atlas Copco, Ingersoll Rand, Kobelco, Fusheng hoặc Kaeser đang sử dụng. Bộ điều khiển phải được thiết kế để không can thiệp sai vào bảo vệ nguyên bản của từng máy.

King Power phù hợp với nhà máy cần cân đối chi phí đầu tư, khả năng tìm phụ tùng và yêu cầu bảo trì đơn giản. Danh mục phụ tùng máy nén khí cũng cần được đưa vào kế hoạch TCO để tránh thời gian dừng máy kéo dài.

X. Những lỗi cần tránh khi điều khiển nhiều máy

1. Cài tất cả máy cùng một áp suất

Cài đặt giống nhau khiến nhiều máy phản ứng đồng thời và làm áp suất dao động. Nếu chưa có bộ điều khiển trung tâm, tối thiểu phải phân tầng áp suất và xác định thứ tự máy chạy.

2. Để nhiều máy cùng chạy không tải

Khi nhu cầu giảm, bộ điều khiển phải dừng bớt máy sau thời gian chờ hợp lý. Giữ nhiều máy quay không tải để “sẵn sàng” thường làm tăng chi phí điện mà không tạo thêm khí hữu ích.

3. Dùng máy biến tần sai vai trò

Máy biến tần không mặc nhiên tiết kiệm trong mọi điều kiện. Nếu luôn chạy gần tốc độ tối đa, máy cố định có hiệu suất phù hợp có thể đảm nhiệm tải nền tốt hơn.

4. Chỉ nhìn áp suất mà không đo lưu lượng

Áp suất cho biết khả năng đáp ứng tại một thời điểm nhưng không phản ánh đầy đủ lượng khí nhà máy đang sử dụng. Muốn tối ưu chính xác cần theo dõi đồng thời áp suất, lưu lượng và công suất điện.

5. Không cập nhật cài đặt khi sản xuất thay đổi

Khi nhà máy bổ sung dây chuyền, thay ca hoặc ngừng một khu vực, biểu đồ phụ tải sẽ thay đổi. Thứ tự ưu tiên và dải áp suất cần được đánh giá lại thay vì giữ nguyên cấu hình cũ.

XI. Câu hỏi thường gặp

1. Trạm có hai máy nén khí có cần bộ điều khiển trung tâm không?

Không phải mọi trạm hai máy đều bắt buộc lắp điều khiển trung tâm. Nếu cả hai thường xuyên hoạt động, phụ tải thay đổi và xuất hiện nhiều giờ chạy không tải, bộ điều khiển có thể mang lại hiệu quả rõ ràng hơn phương án cài áp suất độc lập.

2. Có nên cho máy biến tần chạy trước máy thường không?

Điều này phụ thuộc biểu đồ phụ tải. Máy cố định thường phù hợp với phần tải nền ổn định, còn máy biến tần đảm nhiệm phần lưu lượng biến động; nhưng khi nhu cầu thấp, máy biến tần có thể vận hành độc lập nếu vẫn nằm trong vùng điều chỉnh hiệu quả.

3. Bộ điều khiển trung tâm có kết nối được máy khác hãng không?

Có thể kết nối nếu xác định được tín hiệu điều khiển, giao thức truyền thông và logic an toàn của từng máy. Trước khi thực hiện, cần kiểm tra tài liệu kỹ thuật và điều kiện bảo hành của Atlas Copco, Hitachi, Ingersoll Rand, Kobelco, Fusheng, Sullair, Airman, Kaeser, ACCom hoặc King Power tương ứng.

XII. Kết luận và CTA

Điều khiển nhiều máy nén khí tiết kiệm điện cần dựa trên ba nguyên tắc: gom tải cho số máy cần thiết, sử dụng máy biến tần để bám phụ tải và duy trì áp suất thấp nhất đáp ứng sản xuất. Bộ điều khiển trung tâm chỉ phát huy hiệu quả khi đi cùng dữ liệu đo lưu lượng, công suất điện, tỷ lệ chạy tải và tình trạng sụt áp của hệ thống.

Trước khi đầu tư, nhà máy nên đo phụ tải trong một chu kỳ sản xuất đại diện, kiểm tra rò rỉ và xác định đúng vai trò của từng máy. Đây là cơ sở để dự báo mức tiết kiệm, tổng chi phí sở hữu và thời gian hoàn vốn sát với thực tế.
