Một nhà máy có ba máy nén khí nhưng cả ba thường xuyên cùng chạy chưa chắc tạo ra ba lần hiệu quả. Nếu mỗi máy tự nhận biết áp suất và vận hành độc lập, hệ thống rất dễ rơi vào tình trạng nhiều máy cùng chạy không tải, đóng tải liên tục hoặc duy trì áp suất cao hơn nhu cầu thực tế.

Điện vẫn được tiêu thụ nhưng lượng khí hữu ích tạo ra không tương xứng. Tình trạng này kéo dài không chỉ làm tăng hóa đơn điện mà còn khiến động cơ, van hút, contactor và cụm đầu nén nhanh xuống cấp.

Để giải quyết, nhà máy cần điều phối máy theo phụ tải thực tế: máy nào chạy nền, máy nào bù tải, máy nào dự phòng và khi nào phải dừng. Đây là nền tảng để xây dựng một trạm máy nén khí tiết kiệm điện, ổn định áp suất và hạn chế dừng máy ngoài kế hoạch.

I. Vì sao trạm nhiều máy nén khí dễ lãng phí điện?

1. Các máy vận hành độc lập

Mỗi máy nén khí thường có ngưỡng đóng tải và ngắt tải riêng. Khi nhiều máy cùng theo dõi áp suất trên một đường ống nhưng không được phối hợp, chúng có thể đồng loạt đóng tải khi áp suất giảm và cùng chuyển sang không tải khi áp suất tăng.

Các biểu hiện thường gặp gồm:

• Nhiều máy cùng chạy không tải.
• Áp suất đường ống dao động rộng.
• Máy đóng tải và ngắt tải quá thường xuyên.
• Số lần khởi động động cơ tăng cao.
• Khó cân bằng giờ vận hành giữa các máy.
• Máy biến tần tăng, giảm tốc liên tục.
• Áp suất đầu máy phải đặt cao để tránh thiếu áp cuối tuyến.

2. Máy chạy không tải vẫn tiêu thụ điện

Ở chế độ không tải, máy gần như không cung cấp khí hữu ích nhưng động cơ, đầu nén, quạt và các thiết bị phụ vẫn hoạt động. Vì vậy, chạy không tải không đồng nghĩa với không tiêu thụ điện.

Nếu một trạm có nhiều máy đồng thời chạy không tải trong hàng giờ, chi phí thất thoát tích lũy theo tháng có thể rất lớn. Mục tiêu của điều khiển nhóm là gom phụ tải vào số máy cần thiết và dừng những máy không còn nhu cầu vận hành.

3. Dải áp suất giữa các máy bị chồng lấn

Khi các máy được đặt cùng hoặc gần mức áp suất đóng tải, chúng sẽ phản ứng gần như đồng thời. Tổng lưu lượng tăng đột ngột làm áp suất nhanh chóng vượt ngưỡng, sau đó các máy lại chuyển sang không tải.

Chu kỳ này lặp lại khiến hệ thống hoạt động thiếu ổn định. Máy chạy nhiều nhưng hiệu suất tạo khí trên mỗi kWh điện lại giảm.

4. Áp suất cài đặt cao hơn nhu cầu

Một số nhà máy nâng áp suất đầu máy để bù sụt áp qua đường ống, bộ lọc và máy sấy khí. Cách xử lý này khiến toàn bộ lượng khí phải được nén lên áp suất cao hơn, trong khi nguyên nhân thực tế có thể nằm ở thiết bị xử lý khí hoặc mạng đường ống.

Các nguyên nhân nên kiểm tra gồm:

• Bộ lọc khí bị nghẹt.
• Máy sấy thiếu lưu lượng thiết kế.
• Đường ống chính có đường kính quá nhỏ.
• Van khóa chưa mở hoàn toàn.
• Đường ống có quá nhiều co nối.
• Hệ thống rò rỉ nghiêm trọng.
• Bình tích khí bố trí chưa phù hợp.

II. Máy nén khí trục vít dùng để làm gì trong trạm nhiều máy?

1. Cung cấp khí nền cho sản xuất

Máy nén khí trục vít phù hợp với nhu cầu cung cấp khí liên tục cho dây chuyền sản xuất, máy công cụ, hệ thống điều khiển, đóng gói, phun sơn và nhiều thiết bị khí nén khác. Trong trạm nhiều máy, một máy trục vít tốc độ cố định thường được chọn làm máy chạy nền.

Máy nền nên vận hành gần vùng đầy tải, nơi hiệu suất khai thác thường ổn định hơn. Không nên chia đều một phụ tải thấp cho nhiều máy cố định cùng chạy tải–không tải.

2. Điều chỉnh lưu lượng theo nhu cầu

Máy nén khí trục vít biến tần có thể thay đổi tốc độ động cơ để điều chỉnh lưu lượng. Trong cấu hình nhiều máy, thiết bị này thường đảm nhiệm phần phụ tải dao động giữa các bậc công suất của máy cố định.

Ví dụ, một máy cố định cung cấp lưu lượng nền 20 m³/phút, còn máy biến tần bổ sung từ 3–15 m³/phút tùy thời điểm. Cách phối hợp này giúp hạn chế áp suất dao động và giảm thời gian chạy không tải.

3. Duy trì năng lực dự phòng

Nhà máy không nên vận hành toàn bộ công suất lắp đặt trong điều kiện bình thường. Cần duy trì ít nhất một mức dự phòng phù hợp để xử lý thời gian bảo dưỡng, sự cố hoặc nhu cầu tăng đột biến.

Máy dự phòng phải được chạy kiểm tra định kỳ, nhưng không nên duy trì ở chế độ không tải chỉ để “sẵn sàng”. Bộ điều khiển cần cho phép khởi động máy này khi áp suất giảm dưới ngưỡng cho phép.

III. Nguyên tắc điều khiển nhiều máy nén khí

1. Phân vai cho từng máy

Một trạm khí nén nên được chia thành các vai trò rõ ràng:

• Máy chạy nền: Cung cấp phần lưu lượng ổn định.
• Máy điều chỉnh: Bù phần lưu lượng biến động.
• Máy bổ sung: Được khởi động trong giờ cao điểm.
• Máy dự phòng: Thay thế khi máy chính bảo dưỡng hoặc gặp sự cố.

Không nhất thiết một máy phải giữ nguyên vai trò trong suốt thời gian vận hành. Bộ điều khiển có thể thay đổi thứ tự ưu tiên theo giờ chạy, hiệu suất hoặc lịch bảo trì.

2. Gom tải cho máy cố định

Máy tốc độ cố định nên được ưu tiên chạy gần đầy tải. Khi nhu cầu thấp, bộ điều khiển cần dừng bớt máy thay vì để nhiều máy cùng vận hành non tải.

Chỉ khi tổng lưu lượng yêu cầu vượt khả năng của nhóm đang chạy, hệ thống mới đưa máy kế tiếp vào hoạt động. Khi nhu cầu giảm, máy được khởi động sau thường sẽ được dừng trước.

3. Dùng máy biến tần để bám tải

Máy biến tần phù hợp với phần lưu lượng thay đổi. Tuy nhiên, biến tần không tự động mang lại hiệu quả nếu máy thường xuyên chạy sát tốc độ tối đa hoặc dưới vùng điều chỉnh hiệu quả.

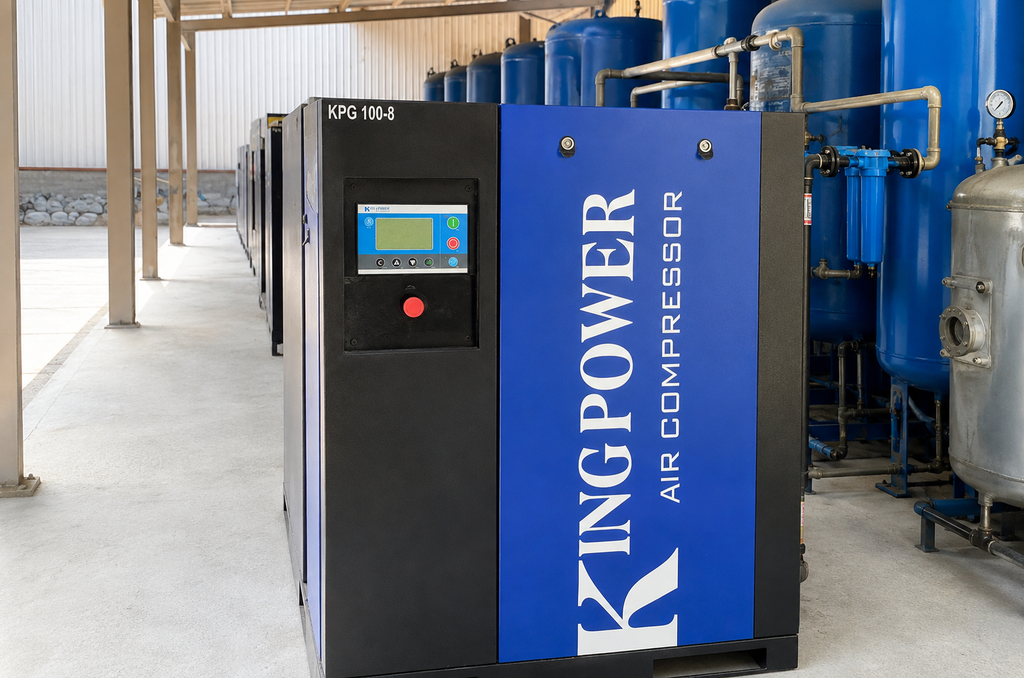

Dòng King Power KPG biến tần có thể được bố trí làm máy điều chỉnh trong trạm hỗn hợp. Công suất máy cần được chọn theo biểu đồ phụ tải thực tế, không chỉ dựa vào tổng công suất động cơ hiện có.

4. Giữ áp suất thấp nhất nhưng vẫn đủ dùng

Áp suất mục tiêu phải dựa trên thiết bị có yêu cầu cao nhất, cộng với mức sụt áp hợp lý qua hệ thống. Không nên cộng biên an toàn quá lớn nếu chưa đo áp suất tại điểm sử dụng xa nhất.

Khi giảm áp suất, cần kiểm tra:

• Áp suất tối thiểu tại thiết bị cuối tuyến.
• Chênh áp qua máy sấy và bộ lọc.
• Khả năng đáp ứng tải đột ngột.
• Dung tích bình tích khí.
• Kích thước đường ống chính.
• Yêu cầu áp suất tối thiểu của từng máy.

IV. Các phương án điều khiển trạm máy nén khí

1. Phân tầng áp suất

Đây là phương án cơ bản khi chưa lắp bộ điều khiển trung tâm. Mỗi máy được đặt một dải áp suất khác nhau để hình thành thứ tự ưu tiên.

Ví dụ:

• Máy số 1 đảm nhiệm tải nền.
• Máy số 2 đóng tải khi áp suất tiếp tục giảm.
• Máy số 3 chỉ chạy trong giờ cao điểm.
• Khi nhu cầu giảm, máy số 3 được dừng trước.

Phương án này có chi phí thấp nhưng dải áp suất chung thường rộng. Việc luân phiên và cân bằng giờ chạy cũng cần thực hiện thủ công.

2. Luân phiên theo giờ vận hành

Bộ điều khiển thay đổi máy ưu tiên dựa trên tổng số giờ chạy. Cách này giúp hạn chế tình trạng một máy hoạt động quá nhiều trong khi máy khác ít được sử dụng.

Tuy nhiên, nếu các máy có công suất và hiệu suất khác nhau, luân phiên đơn thuần chưa chắc tạo ra tổ hợp tiết kiệm nhất. Hiệu suất thực tế vẫn cần được ưu tiên hơn mục tiêu cân bằng giờ tuyệt đối.

3. Điều khiển trung tâm theo áp suất chung

Bộ điều khiển trung tâm nhận tín hiệu từ một cảm biến áp suất chung và quyết định máy nào chạy, tải, dừng hoặc giữ vai trò dự phòng.

Giải pháp này giúp:

• Hạn chế dải áp suất chồng lấn.
• Giảm số máy chạy không tải.
• Thu hẹp biên độ dao động áp suất.
• Cân bằng giờ vận hành có điều kiện.
• Tự động thay đổi thứ tự ưu tiên.
• Ghi nhận cảnh báo và trạng thái máy.
• Theo dõi điện năng, lưu lượng nếu có cảm biến.

4. Điều khiển theo hiệu suất từng máy

Hệ thống nâng cao có thể theo dõi công suất điện, lưu lượng và suất tiêu hao riêng của từng máy. Bộ điều khiển sẽ lựa chọn tổ hợp tạo đủ lưu lượng với mức điện năng thấp hơn.

Phương án này phù hợp với trạm có máy khác công suất hoặc khác thương hiệu. King Power có thể phối hợp với máy nén khí Atlas Copco, Hitachi, Ingersoll Rand, Kobelco, Fusheng, Sullair, Airman hoặc Kaeser nếu tín hiệu và logic điều khiển tương thích.

V. Phối hợp máy cố định và máy biến tần

1. Một máy cố định và một máy biến tần

Máy cố định cung cấp lưu lượng nền, trong khi máy biến tần bù phần chênh lệch theo nhu cầu. Đây là cấu hình tương đối dễ triển khai cho trạm hai máy có phụ tải thay đổi theo ca.

Khi nhu cầu thấp kéo dài, bộ điều khiển có thể dừng máy cố định và để máy biến tần vận hành độc lập, với điều kiện máy vẫn nằm trong vùng điều chỉnh hiệu quả.

2. Nhiều máy cố định và một máy biến tần

Ở trạm lớn, các máy cố định được đưa vào tải theo từng bậc công suất. Máy biến tần điều chỉnh phần lưu lượng nằm giữa hai bậc, nhờ đó hạn chế việc nhiều máy cố định cùng chạy không tải.

Công suất máy biến tần cần đủ để lấp khoảng chênh giữa các bậc lưu lượng. Nếu chọn quá nhỏ, áp suất vẫn dao động và các máy cố định phải đóng tải thường xuyên.

3. Không để nhiều máy biến tần tự giữ áp suất

Nếu nhiều máy biến tần cùng nhận một mức áp suất nhưng không có cơ chế phối hợp, các bộ điều khiển PID có thể phản ứng đối nghịch. Tốc độ máy tăng giảm liên tục, gây dao động áp suất và làm giảm hiệu quả.

Nên áp dụng một trong các phương án:

• Chỉ định một máy biến tần giữ áp suất chính.
• Cho máy còn lại vận hành theo mức tải đặt trước.
• Sử dụng bộ điều khiển trung tâm để phân phối tải.
• Cài thời gian trễ trước khi đóng hoặc cắt máy.
• Thiết lập giới hạn tốc độ tối thiểu và tối đa.

VI. Quy trình kiểm tra trước khi tối ưu điều khiển

1. Đo biểu đồ phụ tải

Kỹ thuật viên cần ghi nhận áp suất, lưu lượng và công suất điện trong một chu kỳ sản xuất đại diện. Dữ liệu phải bao phủ giờ thấp tải, cao điểm, thời gian nghỉ và các ca sản xuất khác nhau.

Các thông số cần thu thập gồm:

• Công suất khi có tải và không tải.
• Tỷ lệ thời gian chạy tải của từng máy.
• Lưu lượng khí theo thời gian.
• Áp suất tại phòng máy và cuối tuyến.
• Số lần đóng tải–ngắt tải mỗi giờ.
• Số lần khởi động động cơ.
• Lịch vận hành của từng dây chuyền.

2. Kiểm tra rò rỉ khí

Bộ điều khiển không thể bù cho một hệ thống thất thoát lớn. Nếu phụ tải nền vẫn cao khi dây chuyền dừng, cần tìm và xử lý rò rỉ trước khi đầu tư thiết bị mới.

Những vị trí cần kiểm tra gồm:

• Khớp nối nhanh và ống mềm.
• Van điện từ đóng không kín.
• Bẫy xả nước hoạt động sai.
• Thiết bị đã dừng nhưng chưa cô lập.
• Súng khí sử dụng không đúng mục đích.
• Nhánh đường ống cũ không còn sử dụng.

3. Đo sụt áp

Cần đo chênh áp trước và sau bộ lọc, máy sấy, bình chứa và đường ống chính. Sụt áp lớn khiến trạm phải duy trì áp suất đầu máy cao hơn, làm tăng điện năng tiêu thụ.

Nếu máy sấy khí tác nhân lạnh hoặc bộ lọc bị quá tải, thay đổi thuật toán điều khiển sẽ không xử lý được nguyên nhân gốc. Thiết bị cần được bảo trì hoặc tính chọn lại theo lưu lượng và điều kiện đầu vào.

4. Kiểm tra khả năng kết nối

Mỗi hãng và thế hệ máy có thể sử dụng phương thức điều khiển khác nhau. Có máy hỗ trợ Modbus hoặc RS485, trong khi một số thiết bị chỉ nhận tín hiệu tiếp điểm khô.

Trước khi tích hợp cần xác định:

• Tín hiệu chạy và dừng từ xa.
• Tín hiệu tải–không tải.
• Tín hiệu cảnh báo và sự cố.
• Giao thức truyền thông.
• Logic khi mất kết nối.
• Điều kiện bảo hành thiết bị.
• Khả năng giữ nguyên các bảo vệ cục bộ.

VII. Bảng so sánh phương án điều khiển

Phương án	Ưu điểm	Hạn chế	Phù hợp
Điều khiển độc lập	Không cần đầu tư thêm	Dễ chạy không tải, áp suất dao động	Một máy chính và một máy dự phòng
Phân tầng áp suất	Chi phí thấp, dễ triển khai	Dải áp suất rộng, luân phiên thủ công	Trạm 2–3 máy tương đương
Luân phiên theo giờ	Cân bằng thời gian vận hành	Chưa tối ưu theo hiệu suất	Các máy cùng công suất
Cố định kết hợp biến tần	Bám tải tốt, áp suất ổn định	Phải chọn đúng công suất biến tần	Phụ tải thay đổi theo ca
Điều khiển trung tâm	Tự động điều phối và giảm chạy không tải	Cần cấu hình đúng logic	Trạm từ hai máy trở lên
Tối ưu theo hiệu suất	Chọn tổ hợp có suất tiêu hao thấp	Cần thêm thiết bị đo lường	Trạm lớn, nhiều loại máy

VIII. Phân tích hiệu quả kinh tế và TCO

1. Công thức tính điện năng tiết kiệm

Điện năng giảm được có thể ước tính theo công thức:

Điện năng tiết kiệm = Công suất giảm × Thời gian vận hành

Chi phí điện tiết kiệm:

Chi phí tiết kiệm = Điện năng tiết kiệm × Đơn giá điện bình quân

Công suất phải được đo trong điều kiện thực tế. Không nên chỉ lấy công suất ghi trên nhãn động cơ vì mức tiêu thụ khi đầy tải, không tải và chạy biến tần không giống nhau.

2. Ví dụ tính toán tham khảo

Giả sử trạm có ba máy 75 kW. Trước cải tạo, tổng thời gian chạy không tải của các máy là 12 giờ/ngày; công suất không tải đo được trung bình 22 kW.

Sau khi lắp điều khiển trung tâm, thời gian không tải giảm còn 3 giờ/ngày. Nhà máy vận hành 26 ngày/tháng, đơn giá điện bình quân giả định là 2.500 đồng/kWh.

Hạng mục	Trước tối ưu	Sau tối ưu
Thời gian chạy không tải	12 giờ/ngày	3 giờ/ngày
Công suất không tải trung bình	22 kW	22 kW
Điện không tải mỗi tháng	6.864 kWh	1.716 kWh
Chi phí điện không tải	17,16 triệu đồng	4,29 triệu đồng
Chi phí giảm được	—	12,87 triệu đồng/tháng
Giá trị tiết kiệm ước tính/năm	—	154,44 triệu đồng

Nếu tổng chi phí cho bộ điều khiển, cảm biến và lắp đặt là 220 triệu đồng, thời gian hoàn vốn đơn giản vào khoảng 17 tháng. Con số này chỉ mang tính minh họa; kết quả thực tế còn phụ thuộc biểu đồ phụ tải, giá điện, tình trạng rò rỉ và hiệu suất từng máy.

3. Những thành phần cần đưa vào TCO

Tổng chi phí sở hữu không chỉ gồm giá mua bộ điều khiển. Nhà máy nên đánh giá đồng thời:

• Chi phí điện năng.
• Chi phí cảm biến và thiết bị đo.
• Chi phí lắp đặt, đấu nối và lập trình.
• Chi phí bảo dưỡng máy.
• Chi phí thay thế phụ tùng.
• Chi phí dừng dây chuyền.
• Khả năng mở rộng hệ thống.
• Thời gian hoàn vốn dự kiến.

Nguồn phụ tùng máy nén khí và thời gian đáp ứng kỹ thuật cũng ảnh hưởng trực tiếp đến TCO, nhất là với nhà máy vận hành liên tục.

IX. Tích hợp King Power vào hệ thống hiện hữu

Máy nén khí trục vít King Power có thể được bố trí làm máy nền, máy bổ sung hoặc máy biến tần điều chỉnh lưu lượng. Vai trò cụ thể phải được xác định từ công suất, lưu lượng, dải điều chỉnh và khả năng giao tiếp của từng model.

Trong trạm hỗn hợp, King Power có thể phối hợp với máy nén khí Kobelco, Atlas Copco, Hitachi, Ingersoll Rand, Fusheng, Sullair, Airman, Kaeser hoặc ACCom. Việc tích hợp phải giữ nguyên các chức năng bảo vệ nhiệt độ, áp suất, quá dòng, mất pha và dừng khẩn của từng máy.

King Power phù hợp với các dự án cần cân đối chi phí đầu tư ban đầu, khả năng tìm phụ tùng và yêu cầu bảo trì đơn giản. Tuy nhiên, hiệu quả cuối cùng vẫn phụ thuộc vào việc chọn đúng công suất và xây dựng logic điều khiển theo phụ tải thực tế.

X. Những lỗi cần tránh khi điều khiển nhiều máy

1. Cài tất cả máy cùng một áp suất

Cài đặt giống nhau khiến các máy phản ứng đồng thời. Nếu chưa có bộ điều khiển trung tâm, tối thiểu phải phân tầng áp suất và xác định thứ tự đóng tải.

2. Để nhiều máy cùng chạy không tải

Khi nhu cầu giảm, hệ thống phải dừng bớt máy sau thời gian chờ phù hợp. Duy trì nhiều máy chạy không tải để sẵn sàng thường gây lãng phí điện.

3. Sử dụng máy biến tần sai vai trò

Máy biến tần không mặc nhiên tiết kiệm trong mọi điều kiện. Nếu máy luôn chạy gần tốc độ tối đa, một máy cố định phù hợp có thể đảm nhiệm tải nền hiệu quả hơn.

4. Chỉ theo dõi áp suất

Áp suất không phản ánh đầy đủ lượng khí đang sử dụng hoặc điện năng tiêu thụ. Muốn đánh giá chính xác phải theo dõi đồng thời áp suất, lưu lượng và công suất điện.

5. Không cập nhật khi sản xuất thay đổi

Khi nhà máy bổ sung dây chuyền, thay đổi ca hoặc ngừng một khu vực, biểu đồ phụ tải cũng thay đổi. Thứ tự ưu tiên và dải điều khiển cần được đánh giá lại định kỳ.

XI. Câu hỏi thường gặp

1. Trạm có hai máy nén khí có cần bộ điều khiển trung tâm không?

Không phải trạm hai máy nào cũng bắt buộc lắp bộ điều khiển trung tâm. Nếu hai máy thường xuyên cùng hoạt động, phụ tải biến động và có nhiều giờ chạy không tải, điều khiển trung tâm thường đáng để đánh giá.

2. Có nên ưu tiên cho máy biến tần chạy trước không?

Điều này phụ thuộc biểu đồ phụ tải. Máy cố định thường phù hợp với tải nền ổn định, còn máy biến tần đảm nhiệm phần lưu lượng dao động; khi nhu cầu thấp, máy biến tần có thể chạy độc lập nếu nằm trong vùng điều chỉnh hiệu quả.

3. Bộ điều khiển trung tâm có kết nối được máy khác hãng không?

Có thể nếu xác định được tín hiệu, giao thức và logic an toàn của từng thiết bị. Kỹ thuật viên cần kiểm tra tài liệu kỹ thuật, điều kiện bảo hành và phương án vận hành khi mất kết nối trước khi đấu nối.

XII. Kết luận và CTA

Điều khiển nhiều máy nén khí tiết kiệm điện cần tuân theo ba nguyên tắc: gom tải cho số máy cần thiết, dùng máy biến tần để bù phần lưu lượng thay đổi và duy trì áp suất thấp nhất vẫn đáp ứng sản xuất. Bộ điều khiển trung tâm chỉ phát huy hiệu quả khi được xây dựng từ dữ liệu lưu lượng, công suất điện, tỷ lệ chạy tải và mức sụt áp thực tế.

Trước khi đầu tư, nhà máy nên đo phụ tải trong một chu kỳ sản xuất đại diện, kiểm tra rò rỉ và xác định vai trò phù hợp cho từng máy. Những dữ liệu này là cơ sở để dự báo mức tiết kiệm, tổng chi phí sở hữu và thời gian hoàn vốn sát với thực tế.
